浅谈图纸深化设计在工程施工中的应用。学设计的人都知道，图纸深化设计是通过对原效果图方案进行细化绘制成施工图，属于项目设计的中期、后期设计阶段，下面由小编来为大家介绍。
　　工具：
　　绘图软件：auto CAD、天正建筑、木明CAD看图插件、木明CAD插件。
　　通过对方案设计、项目分析后，根据效果图方案设计元素结合现场实际尺寸，绘制平面类图纸包括(综合平面布置图、隔墙放线图、天花综合布置图、天花灯具定位图、天花造型定位图、地面综合铺装图、地面尺寸放线图、立面索引图等)。

　　图纸深化设计
　　在做平面的同时，就结合空间关系，深化立面造型轮廓关系反射在平面图纸上，以最大限度精确图纸尺寸精准性，同时水电设计师也会在这个阶段介入工作。通常平面类图纸所耗费工作量较大，平面类图纸做详细精准了，后面的工作也迎刃而解。

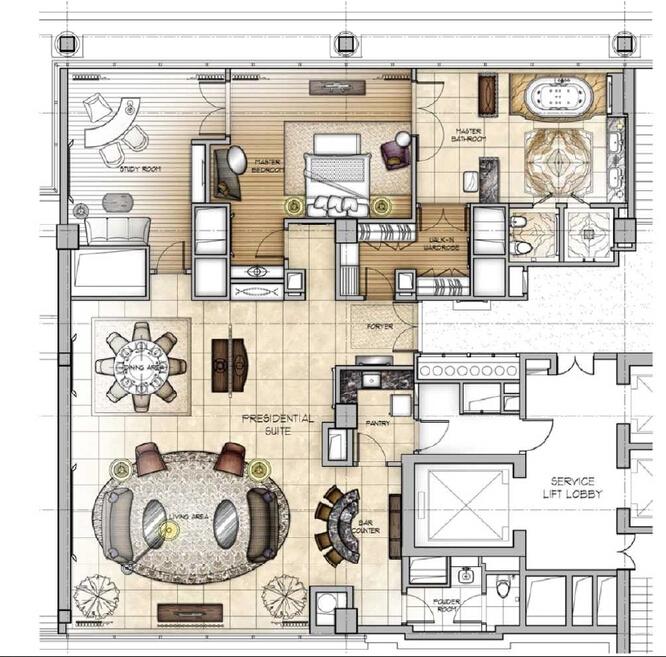

      平面类图纸
　　平面类图纸完成后交给项目总设计师审核，平面类图纸整体没大问题后，就进入立面图深化设计阶段。在立面图深化过程中去微调整平面的修改意思，实现平面与立面无缝结合。立面图需要每个空间都绘制施工图，立面顾名思义是表达空间立面关系材料的图纸，为了让后面大样设计工作快速与准确，通常在绘制立面图时就需要把大样的内部关系表达出来。立面图纸完成后应提交给总设计师审图、或者给甲方审图。

　　图纸深化设计
　　大样剖面阶段所表达的每一个收口、材料交接、造型关系等地方，通过以放大图、剖面图形式表达。把造型的内部结构关系、造型细部尺寸表达清楚。大样图完成后，就需要把平面类、立面类、大样类图纸进行整合、所有空间图纸交接处审核，这三大类属于整套施工图的三大领域，需要完整准确。配合起来才是一套完整的施工图。
　　后期工作：门表图绘制、物料书绘制、封面目录制作、施工图设计说明填写等工作。包括图纸会审、现场技术交底等后期维护工作，以这整个流程称为图纸深化设计。
      注意事项
　　熟悉现场施工工艺、装饰材料属性才是提高图纸深化设计能力的关键。
　　图纸深化设计。随着建筑装饰行业的快速发展，对设计要求也越来越高。大家知道以前在装修时凭一张效果图，几张平面和立面就开始施工了，边施工边修改，有的根本就不按图施工，随意发挥。
       图纸深化设计。施工图的深化设计，在室内设计师学习刚起步时候的非常重要的一部，所以，如果这一个步骤都没有学好，那么下面的学业，设计师也是学不下的。
